點膠針筒適配器組件

Dispensing Syringe Adapter Assemblies

點膠針筒適配器組件負責連接氣動點膠控制器與點膠針筒，將氣壓穩定導入筒體，是維持出膠一致性的重要連接元件。

Noztic 提供新款美規、美規與日規適配器組件，可依針筒系列及容量選擇對應型號，適用於氣動點膠、半自動設備及自動化點膠系統。

若不確定既有設備接口或針筒規格，請提供設備型號、接口照片、針筒系列與容量，我們將協助確認適用的適配器組件。

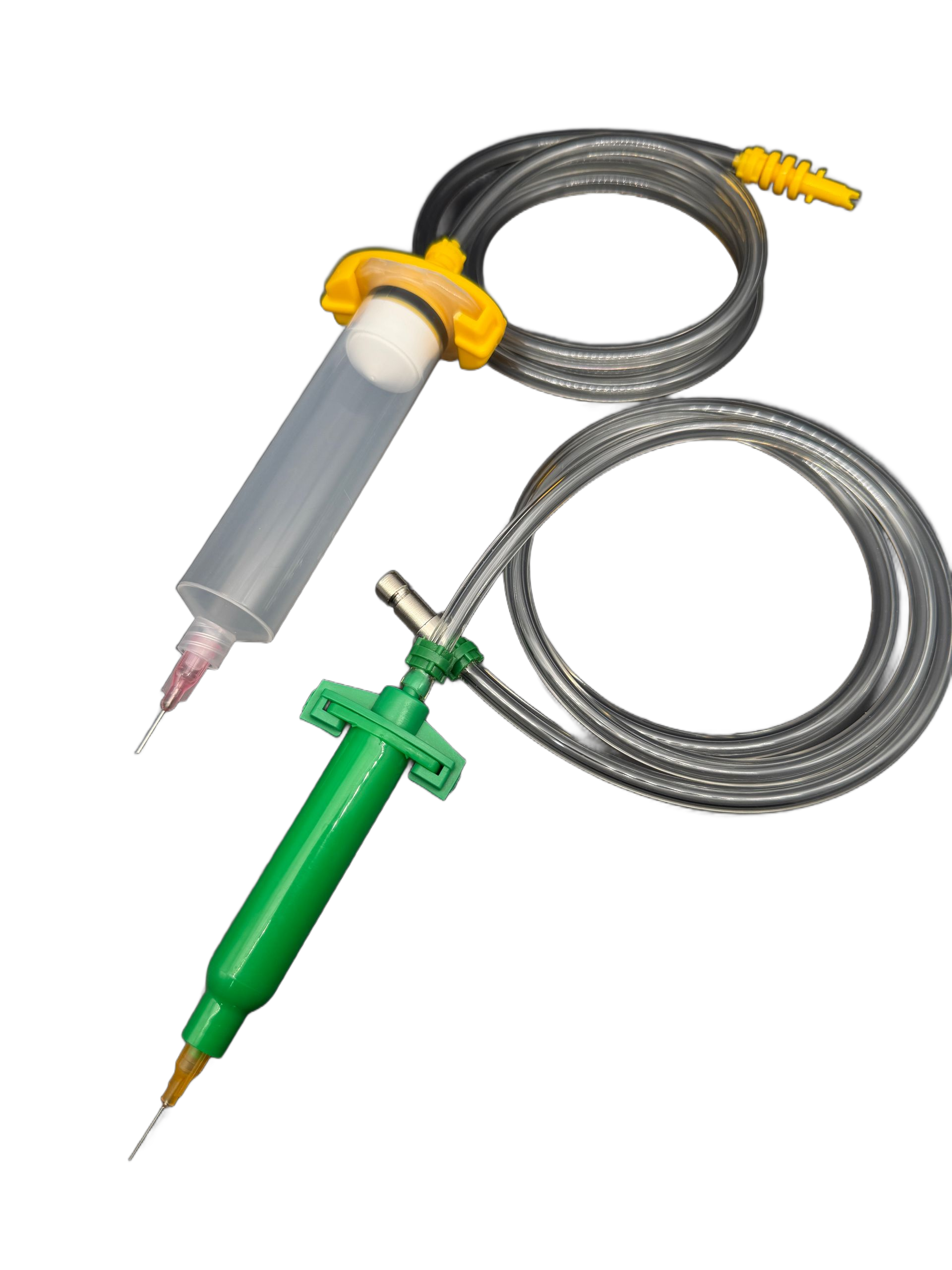

點膠針筒適配器組合

依針筒規格類型選擇適配器組件

不同規格的點膠針筒，其筒體尺寸、尾端結構與固定方式可能不同。選購適配器時，應先確認針筒系列與容量，再比對對應的適配器型號。

Noztic 現有適配器組件分為新款美規、美規與日規三個系列。各系列不可只依外觀判斷是否能互換；若使用其他品牌或既有設備，建議先提供接口資料確認相容性。

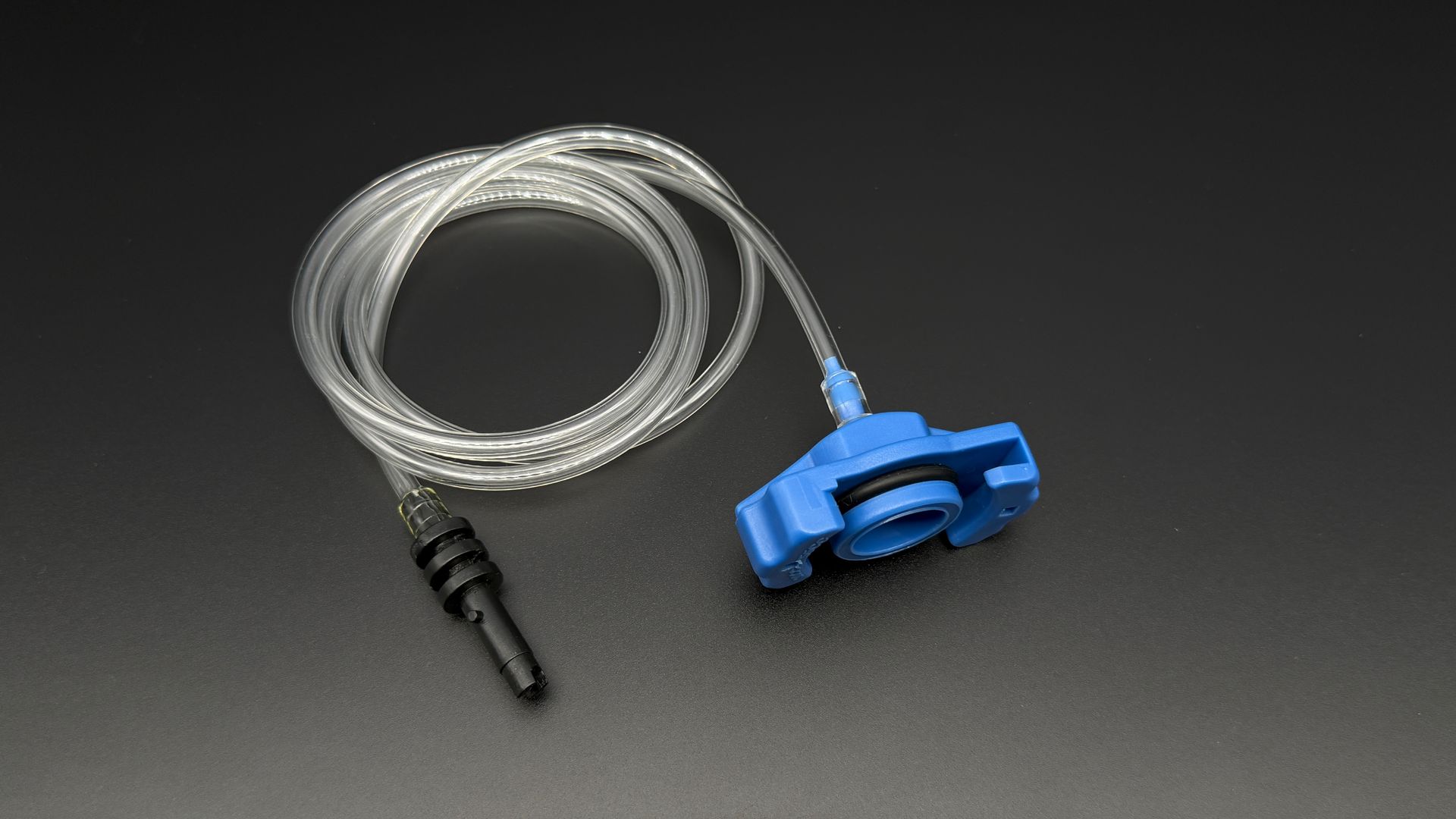

藍色新款美式點膠針筒適配器組件

新款美式適配器組件

適用於 Noztic NAS 新款美式點膠針筒，依 3 cc、5 cc、10 cc 及 30／50／70 cc 容量選擇對應型號。


NAS 新款美式點膠針筒

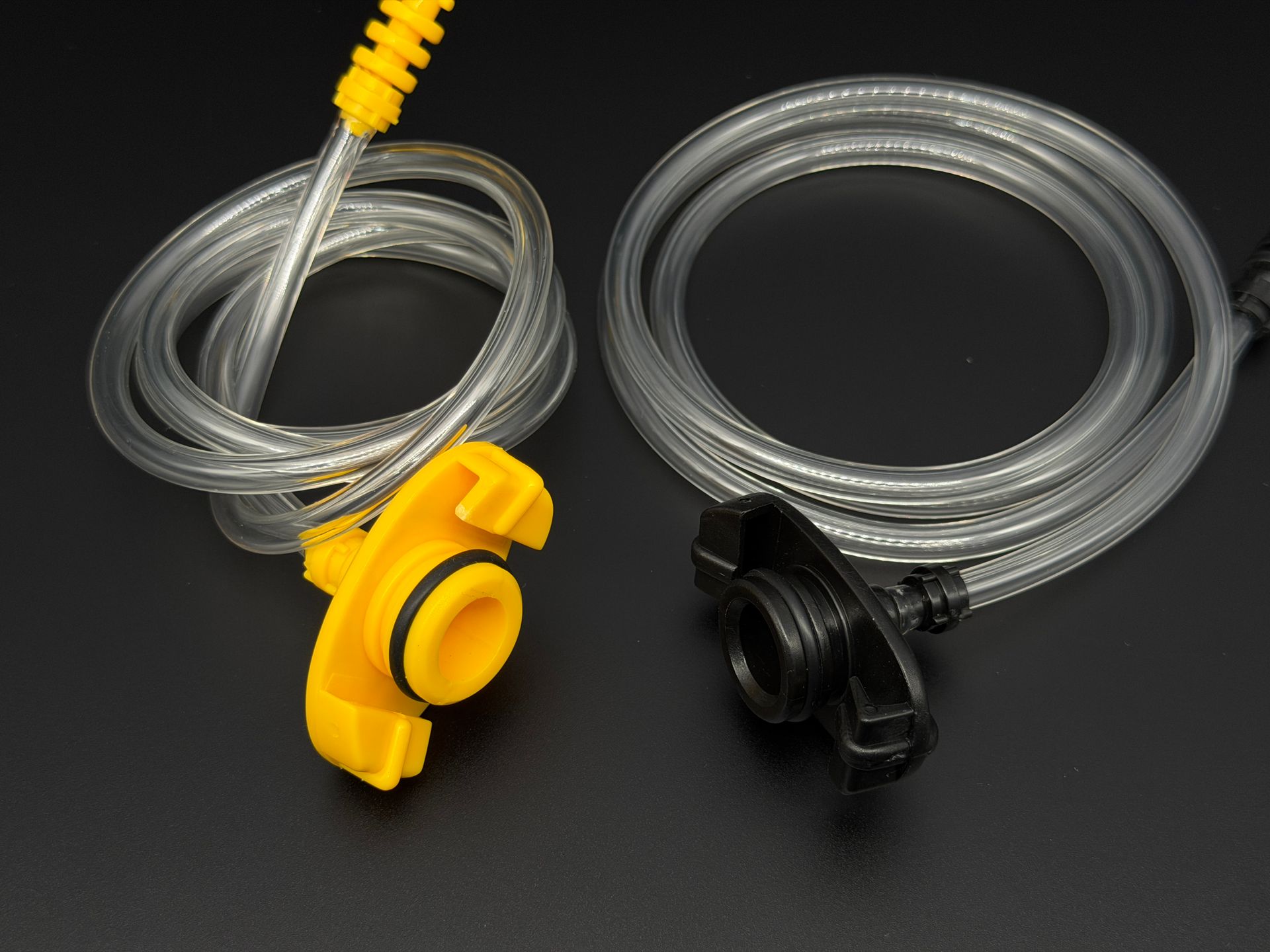

黃色與黑色美式點膠針筒適配器組件

美式適配器組件

適用於 Noztic AS 美式點膠針筒，依針筒容量搭配對應適配器組件。若需接入既有氣動點膠控制器，請同時確認設備端接口。

AS 美式點膠針筒

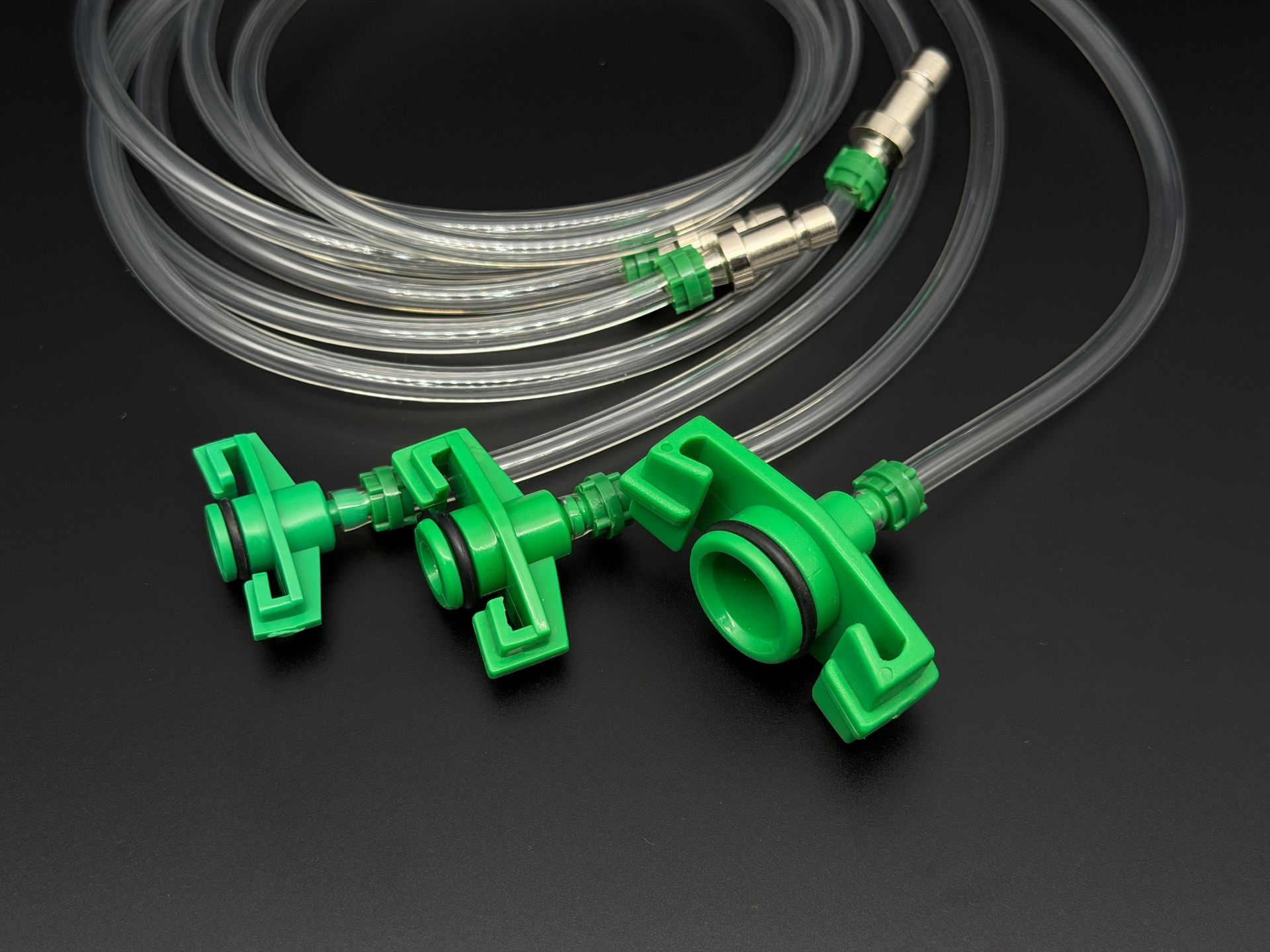

綠色日式點膠針筒適配器組件

日式適配器組件

適用於 Noztic JS 日式點膠針筒，提供 5 cc、10 cc 及 30／50／70 cc 對應型號。美規與日規筒體結構可能不同，不建議未經確認直接互換。

JS 日式點膠針筒

產品結構與材質

適配器組件由針筒固定套筒、密封部件、氣管與設備端接頭組成。各部件依針筒系列及設備接口配置

固定於針筒尾端並維持氣密

針筒固定套筒

連接氣壓管與點膠控制器

設備端接頭

將控制器輸出的氣壓導入針筒

氣壓管

降低接口漏氣並維持密封

O-ring／密封圈

適配器組件組裝示意

適配器組件規格與型號

AD 適配器組件 詳細規格|型號

尺寸 新款美規 美規 日規
3 cc AD-03N AD-03 -
5 cc AD-05N AD-05 AD-05J
10 cc AD-10N AD-10 AD-10J
30/55 cc AD-30N AD-30 -
30/50/70 cc - - AD-30J

上表為現有產品系列的型號對照。不同筒體、設備端接口及管線配置可能影響實際搭配，訂購前請再次確認。

常見搭配產品

活塞協助穩定推進膠材；頭塞與尾蓋可用於暫存、運送及避免膠材乾固或污染。

依膠材黏度、出膠量、線寬及工件空間，選擇通用不鏽鋼針頭、錐型針頭、彎針或精密點膠針頭。

依設備與製程選擇 NAS 新款美式、AS 美式或 JS 日式點膠針筒。

選型時需要確認的五項資訊

適用設備與應用

適配器組件可用於需要以氣壓驅動點膠針筒的作業，包括：

  • 氣動點膠控制器
  • 桌上型點膠設備
  • 半自動點膠系統
  • XYZ 自動化點膠平台
  • 自動化設備整合
  • 研發、試產與製程打樣
  • 電子組裝與零件固定
  • PCB／SMT 製程
  • LED／光電封裝
  • 半導體與精密組裝
  • 工業黏著與密封塗佈



是否能直接連接特定設備，仍應依實際接口確認。Noztic 提供的是適用與相容選項，不代表與其他設備品牌存在原廠、授權或代理關係。


 1.針筒系列

先確認使用新款美規、美規或日規針筒。不同系列即使容量相同，尾端結構也可能不同。

 2.針筒容量

確認使用 3 cc、5 cc、10 cc、30 cc、50 cc 或 70 cc 針筒，並依型號表選擇對應組件。

3.點膠設備接口

提供點膠控制器品牌、型號、氣壓輸出接口或現場照片，以便確認設備端是否需要其他接頭。

4.管線配置

確認現場需要的氣管長度、設備擺放位置與移動範圍。若有特殊長度或接口需求，請於詢價時提出。

5.製程壓力

適配器需配合設備輸出與點膠製程使用。實際工作壓力應依點膠控制器、針筒、活塞、膠材黏度及出膠量設定，不應僅依適配器單一零件判斷。

如何選擇新款美規、美規或日規適配器？

30 cc、50 cc 與 70 cc 是否能共用同一適配器？

適配器可以連接既有點膠控制器嗎？

適配器會接觸膠材嗎？

為什麼安裝後仍會漏氣？

可以客製氣管長度或設備端接頭嗎？

如何確認需要訂購的型號？
